陶粒砂回转窑

陶粒砂回转窑

产品规格:Φ2.5×40m-Φ6.0×95m

生产能力:180-10000t/d

适用物料:陶粒砂、煅烧水泥熟料、冶金行业焙烧、耐火材料焙烧

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

陶粒砂俗称石油支撑剂,是一种陶瓷颗粒产品,陶粒砂的生产主要靠回转窑烧制而成,陶粒回转窑是对各种物料进行锻烧的回转圆筒设备,它广泛应用于黑色冶金、有色冶金、化工、建材、非金属矿、耐火材料、造纸、环保等行业,性价比高,是理想的煅烧设备,备受欢迎。

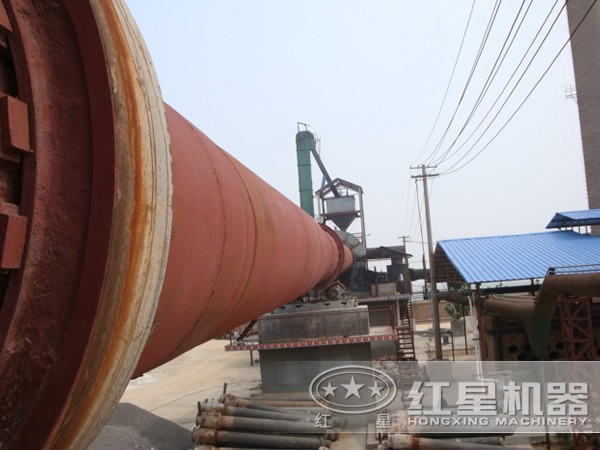

陶粒砂回转窑

设备结构

陶粒砂回转窑由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外,还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封,窑尾装有轴向接触式密封装置,保证了密封的可靠性。窑体与水平呈一定的斜度,整个窑体由托轮装置支承,并有控制窑体上下窜动的挡轮装置。

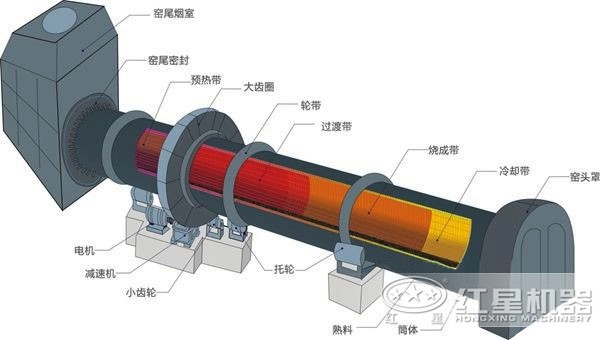

陶粒砂回转窑结构图

性能特点

1、陶粒砂回转窑温度自动控制、超温报警,二次进风余热利用,窑衬寿命长。

2、陶粒砂回转窑技术高的窑头窑尾密封技术及装置,运行稳定、产量高等显著特点。

3、陶粒砂回转窑结构简单,具有单位体积高,窑炉寿命长,运转率高,操作稳定,传热效率高,热耗低等。

工作原理

陶粒砂回转窑在工作过程中,生料粉从窑尾筒体先端的下料管喂入窑筒体内,由于窑筒体的倾斜和缓缓地回转,使物料产生一个即沿着圆周方向翻滚,又沿着轴向从高温向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成熟料后从窑筒体的底端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料交换过程中形成的热空气,由窑进料端进入窑系统,最后由烟囱排入大气。

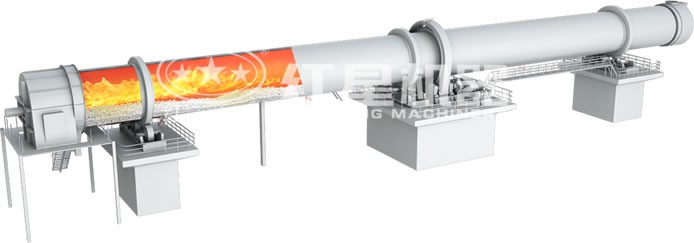

陶粒砂回转窑原理图

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 预热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
