千亿国际矿渣烘干机

千亿国际矿渣烘干机

产品规格:直径Φ1.2-3.6m,长度8-28m

生产能力:1.9-76.0t/h

适用范围:矿渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等湿性大、比重大的的物料。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

矿渣烘干机是一种回转式烘干机,主要由回转筒体、引风设备、高速打散设备、扬料板等部件。矿渣烘干机设计合理、制作精良、性能稳定、工艺技术高、产量高,能耗低,占地面积小、机械化程度高,广深客户欢迎。

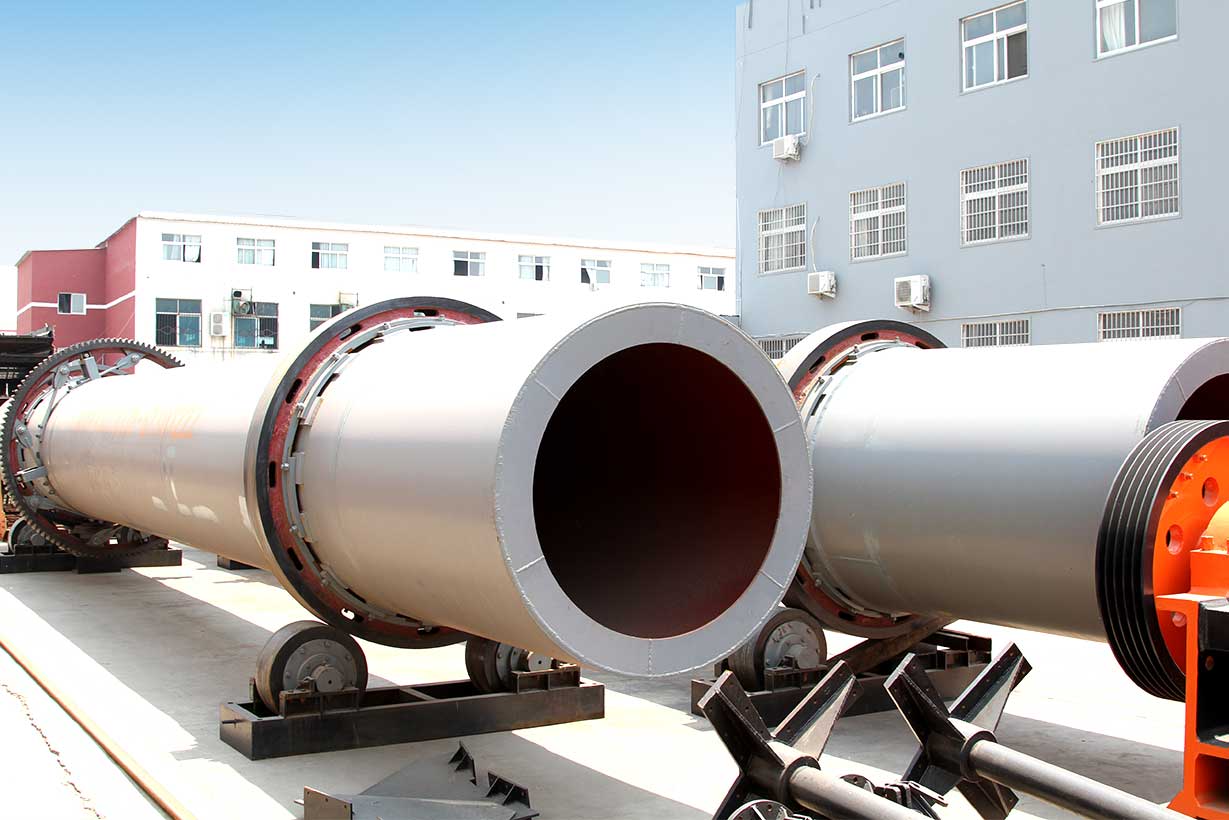

矿渣烘干机

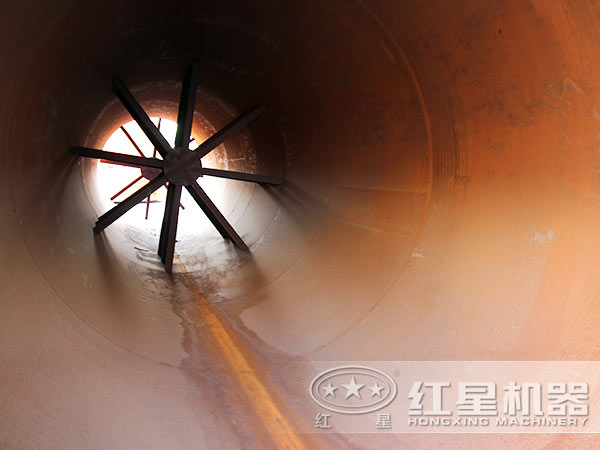

矿渣烘干机内部细节

性能特点

1、设计新型

使用了新型的给料、排料装置,杜绝了矿渣烘干机给料堵塞、不连续、不均匀和返料等现象,为客户降低了除尘系统的负荷。该设备在扬料装置系统上作了多方面的技术革新,特别是采用了新型多组合式扬料装置,克服了传统烘干机的"风洞"现象。

2、维护检修好

处理量比较大,抗过载能力强,热效率高,煤耗降低20%左右,直接降低干燥成本。传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。

3、热效率高

在设计时为了达到较佳的烘干效果,采用顺流干燥方式,物料与热源气流由同一侧进入干燥设备,烘干机出口温度低,热效率高。

4、结构创新

在矿渣烘干机的内部结构上实现了创新,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象。

5、适应范围广

可满足不同用户对矿渣类物料的烘干后粒度和水分要求。

工作原理

整个的矿渣烘干流程共可以分为三大块。第一块就是湿矿渣在烘干滚筒内部同热气流进行接触,利用热气流同湿矿渣之间的温差来将矿渣中的水分进行蒸发;第二烘干滚筒内部的筒壁上设置的有抄板,抄板可以将矿渣不断地抄起,不仅仅是可以将矿渣运动,同时在抄板将矿渣抄起和洒下的过程中,矿渣可以同热气流充分的进行接触,从而更加快速和充分的使热气流同矿渣之间进行热交换;第三滚筒内壁设置的有清扫装置,该装置就是将在烘干过程中,产生的结块以及粘接在筒壁上的物料进行清扫,防止堵塞。

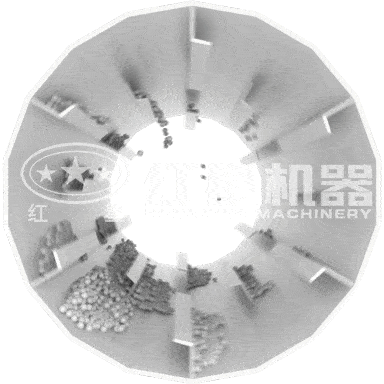

矿渣烘干机原理图

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
