高压微粉磨

高压微粉磨

进料粒度:≤15-≤25mm

出料粒度:0.125-0.010mm

适用物料:长石、滑石、重晶石、大理石、石灰石、碳黑、陶土、高岭土、方解石、石膏等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

高压微粉磨是一种超细粉碎机,也就是高压磨,广泛的用于重晶石、石灰石、矿渣的粉磨作业,在矿山、冶金、化工、建材等领域中莫氏硬度不大于9.3级,湿度在6%以下的280多种物料的高细制粉加工,成品粒度在80-425目范围调节(细度可达1000目)。

高压微粉磨生产现场视频

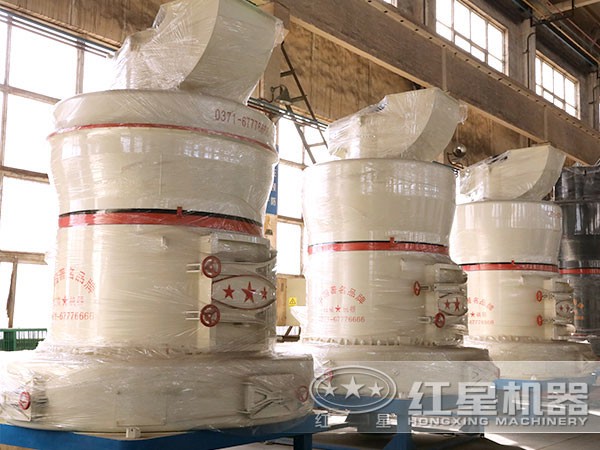

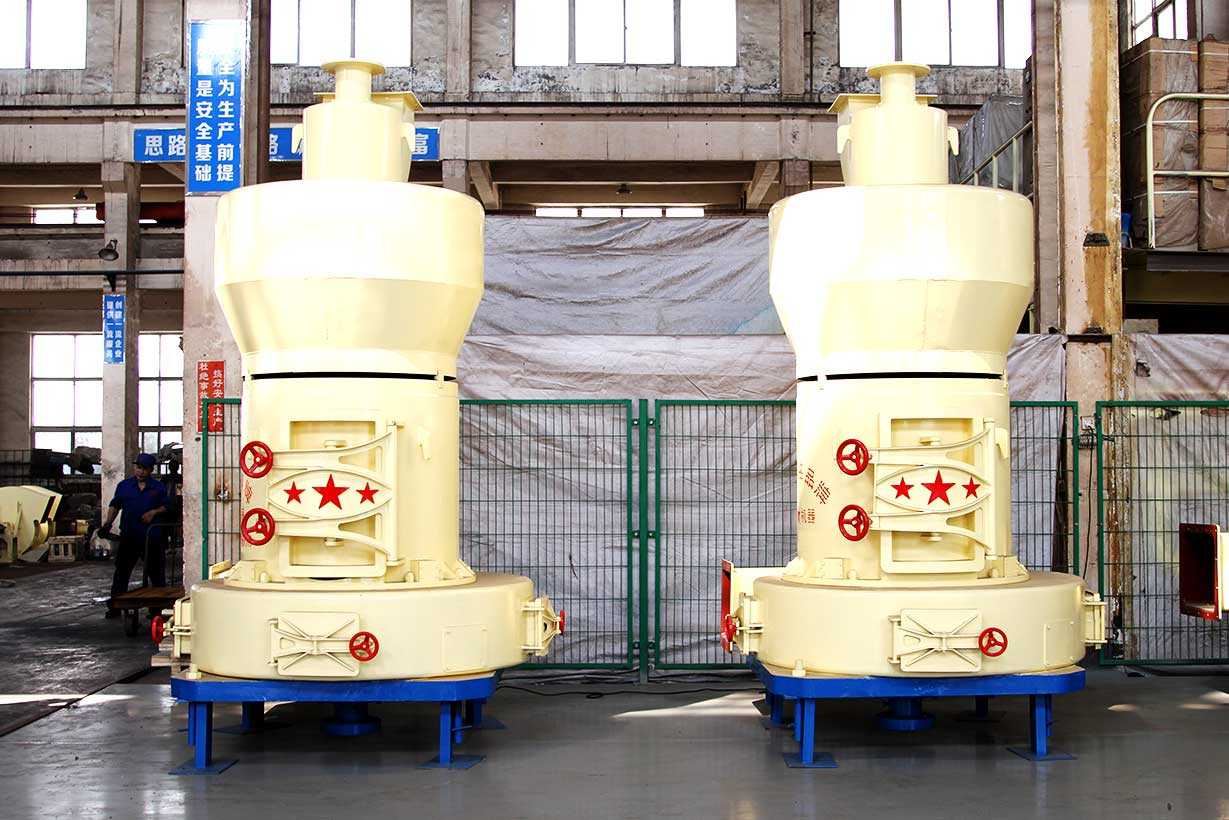

高压微粉磨图片

高压微粉磨

高压微粉磨

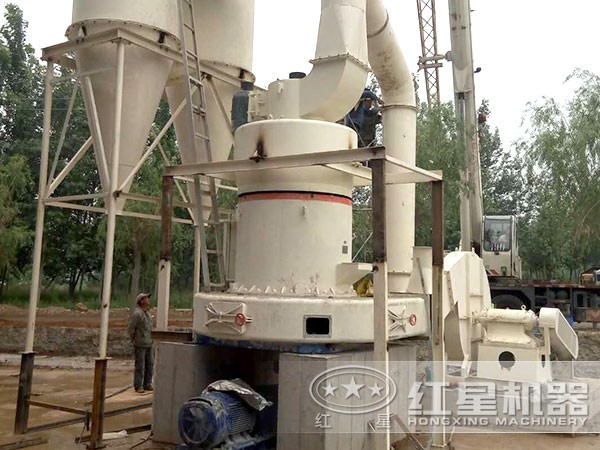

高压微粉磨生产现场图

高压微粉磨现场图

高压微粉磨结构特征:

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上。

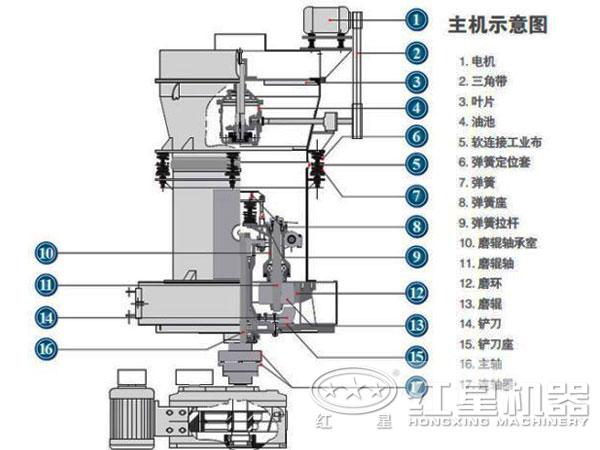

高压微粉磨结构图

高压微粉磨结构展示

工作原理

高压微粉磨工作时,物料由提升机送入储料仓,再由振动给料机均匀送入主机磨室,后被铲刀铲起,进入磨辊和磨环之间被碾压揉搓,风机将风吹入磨室内,吹起粉末到分析机内,进行风选,达不到细度又落回重磨,合格细粉则随气流进入成品旋风集粉器,与空气分离从出料口排出即为成品。物料含有一定的水分,研磨时会产生一定的水汽,以及整个管道由于密封不严密致使一定的外界气体被吸入,使系统循环风量增加,为保证微粉磨机在负压状态下工作,多余的风量进入布袋除尘器净化后排入大气中。

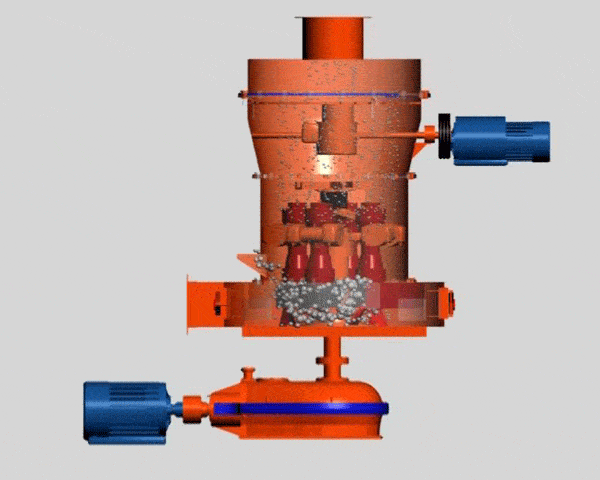

高压磨粉机工作原理图

高压磨粉机工作原理图

性能特点

1、高压微粉磨与气流磨相比适用范围更大。

2、高压微粉磨与其它同类磨机相比,磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg。

3、节能,在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一。

4、投资小,收益高。在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一。

5、进料粒度大,出料一次性平均粒径可达到6.5um的细粉。

6、重叠式多极密封研磨装置,密封性能好。

7、高压微粉磨除尘效果完全达到国家粉尘排放标准。

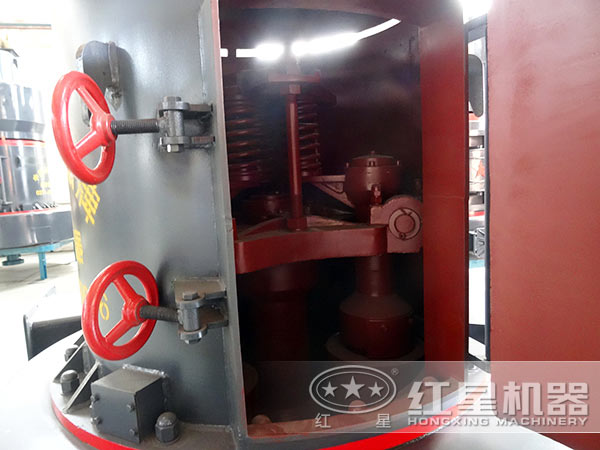

高压微粉磨细节展示

高压微粉磨细节展示

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机(kw) Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
